Vi选项卡

拥有灵活而丰富的扩展

Vi Option Cards

这是一系列可选接口卡,适用于本地机柜、紧凑舞台盒、Vi1、Vi3000和Vi舞台盒(某些情况下),方便Vi系列™控制台通过行业标准协议直接对接其他各类系统和音频网络。

更多详情

线路输入卡

配备24位、48Hz模拟数字转换器的八通道线路输入卡,用于实现三角积分转换。转换器 - 平衡输入。 7...26dBu输入灵敏度。 “信号存在”LED指示灯。 标准25针D型连接器(母)上的输入。

部件编号: ViO-LI

兼容性: Vi6本地机柜/紧凑舞台盒/Vi1/Vi3000

线路输出卡

配备24位数字模拟转换器(48kHz)的八通道24位线路输出卡。 电子平衡输出。 最高输出电平7...26dBu。 标准25针D型连接器(母)上的输出。

部件编号: ViO-LO

兼容性: Vi6本地机柜/紧凑舞台盒/Vi1/Vi3000

麦克风输入卡

四路电子平衡模拟麦克风/线路输入,配备24位48kHz三角积分模拟数字转换器(麦克风/线路灵敏度,增益设置步长1dB,低阻滤波器,由控制台软件控制的48V幻像电源开关)。 每个通道设有绿色“信号存在”和黄色“幻像电源”指示灯。 标准25针D型连接器(母)上的输入。

部件编号: ViO-MI

兼容性: Vi6本地机柜/紧凑舞台盒/Vi1/Vi3000  

AES/EBU卡

带16路输入/输出的AES/EBU输入/输出卡。仅配备输入SFC。 输入SFC可单独设置旁路。 每路AES/EBU输出可选择24位、20位、18位或16位输出颤振。 使用跳线进行设置。 标准25针D型连接器(母)上的输入和输出。

部件编号: ViO-AES

兼容性: Vi6本地机柜/紧凑舞台盒/Vi1/Vi3000

第三代 SDI 接口卡

第三代 SDI 接口卡最多可对16条音频通道进行串行数字接口(SDI)流去嵌入,并在广播环境下将其再嵌入(仅限嵌入/去嵌入卡)流中继续传输,从而节省高额外部设备成本,同时还有助于减轻系统重量。 这些通道可照常补入任何输入。

有两种版本的卡可供使用: 去嵌入卡和嵌入/去嵌入卡

部件编号:

去嵌入卡 - ViO-SDI

嵌入/去嵌入卡 - ViO-SDIO

兼容性: Vi6 本地机柜/紧凑舞台盒/Vi1/Vi3000

杜比增强卡

杜比增强卡从杜比增强或杜比数字流中解码音频通道,使其汇入控制台上的独立输入中进行混音。 每张卡提供两个完整的解码部分,可大大节省外部硬件成本并减少空间和重量。

部件编号: ViO-DOLBY

兼容性: Vi6本地机柜/紧凑舞台盒/Vi1/Vi3000

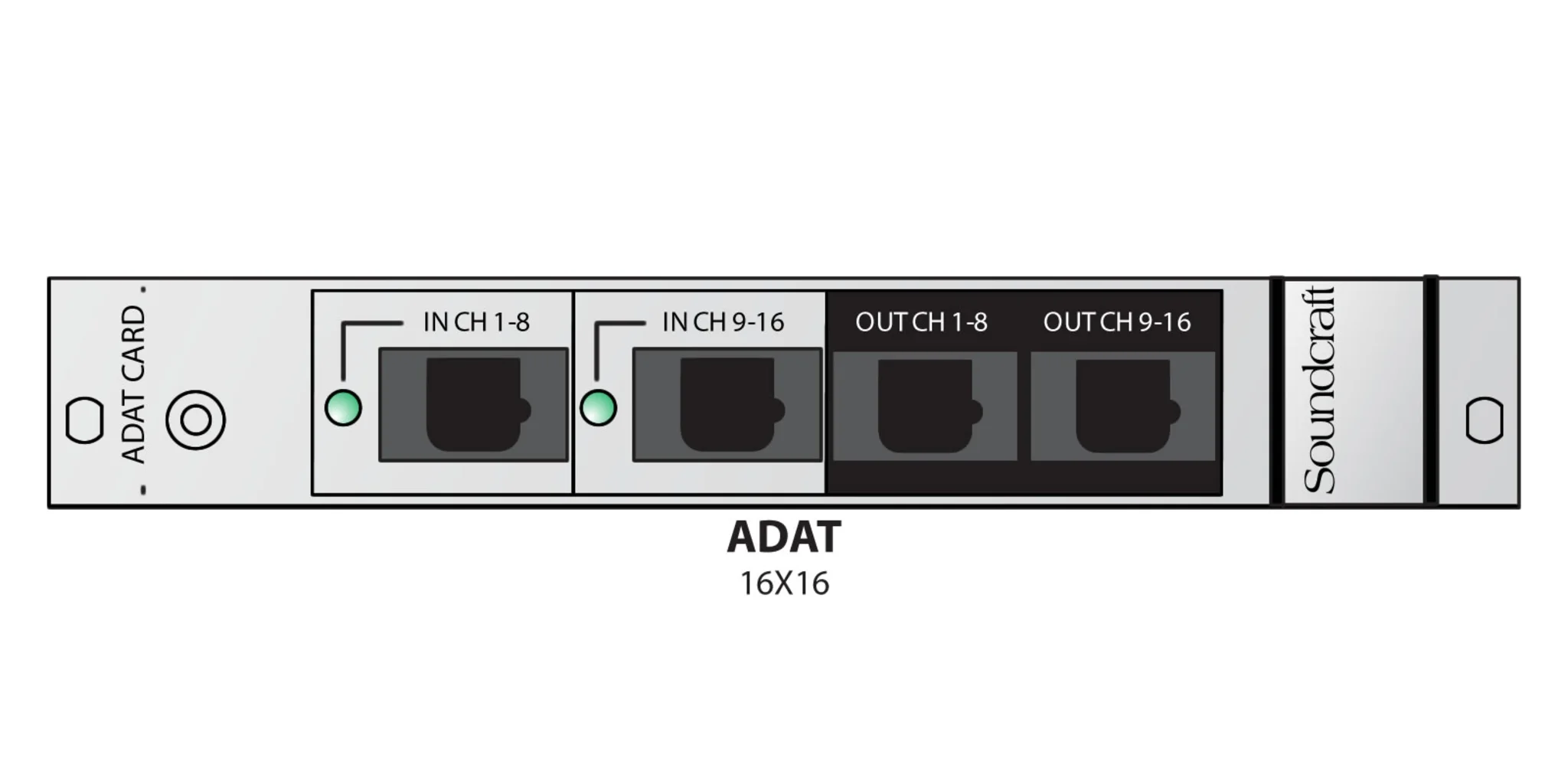

ADAT卡

ADAT卡提供两路光学八通道ADAT输入和输出,运行频率为48kHz。 光学输入和输出在Toslink连接器上实现,可将音频录制到Alesis HD-24硬盘录音器或配备ADAT输入和输出的其他设备中,并接收播放音频。

部件编号: ViO-ADAT

兼容性: Vi6本地机柜/紧凑舞台盒/Vi1/Vi3000

TDIF卡

该卡提供两个运行频率为48kHz的8通道TDIF输入/输出接口,BNC连接器上配备字时钟同步输出。 标准25针D型连接器(母)上提供输入和输出。

部件编号: ViO-TDIF

兼容性: Vi6本地机柜/紧凑舞台盒/Vi1/Vi3000

A-NET卡

声艺A-NET® 16V卡从辅助或群组输出通过单条超五类缆线上的直接数字连接与Aviom® A-NET® Pro16TM系列个人调音台(兼容A-16II和A360)。 Pro16使台上的乐手最多可接收16个乐器或人声子组,他们可根据个人喜好利用自己的台上控制器进行混音。 卡中包含一个可切换测试音和通过拨码开关连接的立体声对。

部件编号: 本地机柜/CSB - ViO-ANET Vi舞台盒 - ViSB-ANET

兼容性: Vi6 本地机柜 / 紧凑舞台盒 / Vi1 / Vi3000 / Vi舞台盒

BLU LINK卡

BLU Link卡最多提供来自/供往BSS Blu Link环网的32路输入和32路输出,可用于对接BSS London网络连接的音频系统或PMC个人监测控制器。 Blu Link冗余环网最多允许设置256个通道,因此,Vi Blu Link卡包含的内部拨码开关允许设置可由卡寻址的一组32个连续通道(共256个),可为输入和输出单独选择。 此外,卡还可根据系统要求设置为主时钟或从时钟。 设置为从时钟时必须有一条跨接电缆(含)从卡的字时钟外连至控制台字时钟输入。

部件编号: 本地机柜/CSB - ViO-BLU Vi舞台盒 - ViSB-BLU

兼容性: Vi6本地机柜/紧凑舞台盒/Vi1/Vi3000/Vi舞台盒

DANTE 卡

Dante卡可向Dante网发送或从Dante网接收64条通道。 除与其他基于Dante的设备进行音频交换之外,该卡还可通过标准以太网连接将64条音频通道直接连接一台电脑或Mac电脑作录音或处理之用*。 网络通过运行Dante控制器软件(可从Audinate网站获取FOC)的外部电脑进行网络布线和设置。 卡上的BNC同步输出连接器使控制台字时钟输入能被网络时钟驱动,需要时也能由时钟设置驱动。 * 要求电脑上安装Dante虚拟声卡软件 - 它是与卡一同提供的一个许可令牌。

部件编号: 本地机柜/CSB-ViO-DANTE Vi舞台盒-ViSB-DANTE

兼容性: Vi6本地机柜/紧凑舞台盒/Vi1/Vi3000/Vi舞台盒

CobraNet™卡

CobraNet卡最多允许控制台接收或发送32条通道的输入/输出信号(或两者的组合)值CobraNetTM网络。 卡必须用作网络的“引导体”。 卡默认针对32路输出进行配置。

部件编号: 本地机柜/CSB-ViO-COB Vi舞台盒-ViSB-COB

兼容性: Vi6本地机柜/紧凑舞台盒/Vi1/Vi3000/Vi舞台盒

EtherSound卡

Digigram EtherSound卡最多允许128条音频通道(64路输入/64路输出)通过单Cat 5连接与机架连接。 第二个Cat5连接可实现菊花链或完全冗余能力,确保一条缆线损坏时网络仍保持连续运行。 产品分为舞台盒版和本地机柜版。 该卡只能通过Digigram的分配网络获取。

部件编号: 可从Digigram获取

兼容性: Vi6本地机柜/紧凑舞台盒/Vi1/Vi3000/Vi舞台盒

MADI Cat 5卡

可使用两种类型的MADI卡,均在双冗余电缆上提供64条音频通道。 Cat 5版利用坚固耐用的Ethercon连接器中端接的Cat 5电缆与声艺舞台盒实现成本效益较高的连接。 经核准的Cat 5电缆(参见下表)最多可实现120m的距离。

部件编号: ViO-C5

兼容性: Vi6本地机柜/紧凑舞台盒/Vi1/Vi3000/Vi舞台盒

MADI光纤卡

光纤MADI卡功能与Cat 5版相同,但要在行业标准SC光纤连接器上使用。 两个双工SC连接器可实现能自动切换的双冗余布线。 使用标准多模卡时最大连接距离为1500m,但单模光学收发器版本可将连接距离扩展至10km。

部件编号: 多模-ViO-MO Singlemode-ViO-SO

兼容性: Vi6本地机柜/紧凑舞台盒/Vi1/Vi3000/Vi舞台盒

通用输入输出(GPIO)卡

对于需采用总体电隔的通用交换应用,该卡通过单刀单掷继电器触点提供16路带集成电流吸收器(5...24VDC)的电隔离光耦合输入和16路电隔离输出。 可使用5VDC电源插脚。 标准37针D型连接器(母)上的输入和输出。

部件编号: ViO-GPIO

兼容性: Vi6本地机柜/紧凑舞台盒/Vi1/Vi3000/Vi舞台盒

麦克风输入(x8)卡

麦克风输入卡提供8条增益范围10-65dB的经典声艺麦克风前置功放,配备可切换的20dB PAD、80Hz高通滤波器和带LED指示灯的48V幻象电源。 用户可专门订购转换器平衡版。

部件编号: STANDARD标准-ViSB-ML TRANSFORMER平衡-ViSB-MLTX

兼容性: 仅限Vi舞台盒

线路输出(x8)卡

线路输出卡提供8路电子平衡与保护模拟输出。 最高输出电平为+22dB。

部件编号: ViSB-LO

兼容性: 仅限Vi舞台盒

AES输入卡

AES输入卡通过4路平衡XLR提供8条AES/EBU输入通道。 同步指示灯指示有效输入锁。 每个输入对采用多个采样速率转换器,需要时可使用内部跳线设旁路。

部件编号: ViSB-AESI

兼容性: 仅限Vi舞台盒

AES输出卡

AES输出卡通过4路平衡XLR提供8条AES/EBU输出通道。

部件编号: ViSB-AESO

兼容性: 仅限Vi舞台盒
