NANO M16/M24

多通道模拟调音台

NANO M16/M24
较大的图像

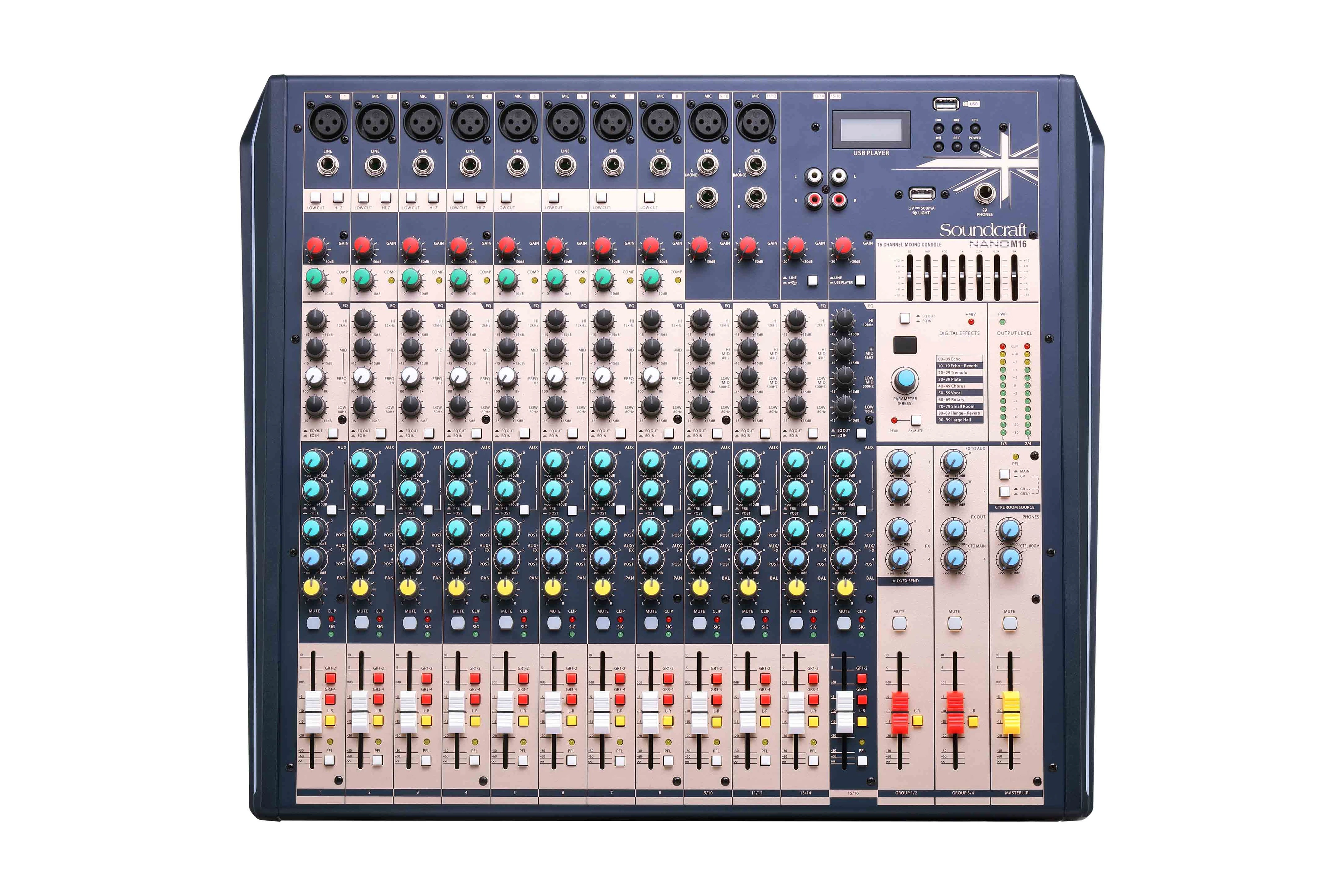

SOUNDCRAFT NANO系列M16(16路通道)/ M24(24路通道)为专业型紧凑式模拟调音台,品质出众、可靠性佳,外观设计前沿时尚,声音演绎自然流畅、开阔精准,适用于乐队演出、专业录音与固定安装等应用。

M16/M24调音台的工程设计融合了现场混音与专业录音所需的各项功能:8/16路单声道输入,提供超低噪音话筒前置功放与+48 V幻象电源;4路立体声输入通道;单声道输入设有3频段均衡器与中频扫频;立体声输入设有4频段均衡器;4个辅助控制;高精度12段电平指示;2轨输入可分配至主混音、控制室/耳机输出等。

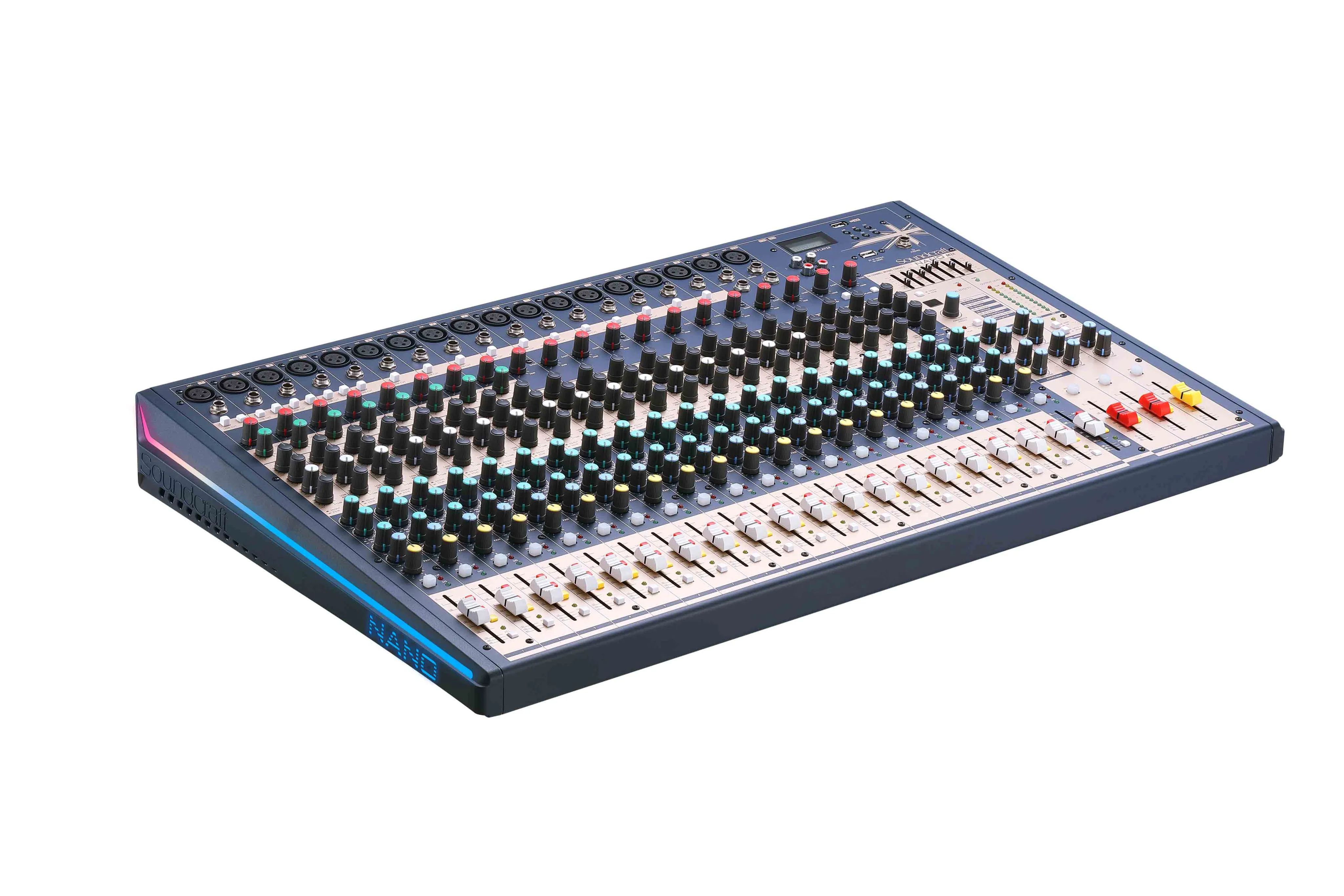

M16/M24拥有前沿时尚、极富科技感的外观设计,新颖独特的全景LED氛围电平灯,可为现场演出增添绚丽动感的视觉效果。内置USB播放器,支持MP3格式音频文件播放与录音储存。24位DSP效果器,提供100种预设效果。主混音输出设有7频段式图示均衡器,并支持断点插入。

M16/M24调音台采用耐用性钢材升级,所有接口均使用专业级金属材质,机身紧凑轻便、外观设计动感时尚,是乐队演出、专业录音或固定安装等应用的理想之选。

更多详情



M16

M24

噪声

嗡音与噪声

<-80 dB @ 20 Hz~22 KHz  A-加权,1 个通道与主信号水平:0 dB,其他:最小

串音

串音

<-80 dB @ 0 dB 20 Hz~22 KHz  A-加权,主信号水平:0 dB,其他:最小

频率响应

话筒/线路输入至任意输出, 20 Hz-20 kHz

<1 dB

<1 dB

THD + N

话筒灵敏度-30 dBu, +20 dBu所有输出@ 1 kHz

<0.006%

<0.006%

CMRR

典型@最大增益@ 1 kHz

>80 dB

>80 dB

典型@任意增益@ 50 Hz

>60 dB

>60 dB

输入&输出阻抗

话筒输入

1.8 kΩ

1.8 kΩ

线路输入

23.6 kΩ

23.6 kΩ

立体声输入

20 kΩ

20 kΩ

混音、辅助与插入点发送

120 Ω

120 Ω

输入&输出电平





话筒输入最高电平

+20 dBu

+20 dBu

线路输入最高电平

+30 dBu

+30 dBu

立体声输入最高电平

+30 dBu

+30 dBu

耳机 (@ 200 Ω)

150 mW

150 mW

压缩器





增益

0 - 9 dB

0 - 9 dB

阈值

20 dB →↓5 dB

20 dB →↓5 dB

USB 2.0 (B)





输入/输出

2-in, 2-out

2-in, 2-out

位深

16-bit

16-bit

采样率

32 kHz / 44.1 kHz / 48 kHz

32 kHz / 44.1 kHz / 48 kHz

USB 播放器





输入/输出

2-in, 2-out

2-in, 2-out

录音采样率

44.1 kHz

44.1 kHz

电源





市电电压

100 V-240 VAC, 50/60 Hz, 通用输入

100 V-240 VAC, 50/60 Hz, 通用输入

外观





净重

6.59 kg

9.18 kg

毛重

8.2 kg

11.2 kg

尺寸

504.62 x 425.00 x 88.34 mm

724.62 x 425.00 x 88.34 mm

特点

  • 超低噪音离散式话筒前置功放与+48V幻象电源。
  • 8路(M16)或16路(M24)单声道输入与4路立体声输入通道。
  • 每路单声道输入均支持平衡式XLR话筒输入与平衡式TRS线路输入。
  • 每路单声道话筒输入通道均支持低频切除。
  • 每路单声道输入通道设有3频段式均衡器,带中频扫频,设有峰值LED指示灯。
  • 2路立体声输入通道支持单声道XLR与TRS输入;2路立体声输入通道支持RCA输入。
  • 每路立体声输入通道设有4频段式均衡器与峰值LED指示灯。
  • 8枚压缩器控件与8个断点插入接口。
  • AUX 1与AUX 2发送衰减前/后通道信号至监听或外接效果器;AUX 3与FX发送衰减后通道信号至内置效果器或监听。
  • 每路通道均支持PFL(衰减前监听)与哑音功能,衰减推子行程为60 mm。
  • 每路通道均设有编组1/2、编组3/4与主混音左/右总线分配。
  • 主混音采用平衡式XLR与非平衡式TRS输出接口,并设有7频段式图示均衡器。
  • 主混音支持断点插入。
  • 内置24位DSP效果器,提供100种预设效果。
  • 内置USB播放器,支持MP3格式音频文件播放和录音储存。
  • 内部开关模式电源,可兼容100-240V电压。
  • 配有USB端口,支持主输出录音,或通过CH15/16(M16)或CH23/24(M24)通道播放。
  • 时尚科技感的设计,独特的全景LED氛围电平灯,增强现场演出的视觉效果。
