TARJETA LINE IN

Tarjeta de entrada de línea de ocho canales con convertidor A/D de 24 bits, 48 kHz, conversión delta-sigma. Entradas balanceadas por transformador. Sensibilidad de entrada de 7...26 dBu. Indicador LED de presencia de señal. Entradas en conector estándar tipo D de 25 pines (hembra).

Números de pieza:
RS2425SP

Compatibilidad:
Vi5000/7000 o Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000

TARJETA LINE OUT

Tarjeta de salida de línea de ocho canales y 24 bits, con convertidores D/A de 24 bits que funcionan a 48 kHz. Salidas balanceadas electrónicamente. Nivel de salida máximo de 7...26 dBu. Salidas en conector estándar tipo D de 25 pines (hembra).

Números de pieza:
RS2424SP

Compatibilidad:
Vi5000/7000 o Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000

TARJETA MIC IN

Cuatro entradas analógicas de micrófono/línea, balanceadas electrónicamente, con convertidores A/D delta-sigma de 24 bits, 48 kHz (sensibilidad mic/línea, ajuste de ganancia en pasos de 1 dB, filtro de corte de graves y activación/desactivación de la alimentación phantom de 48 V, controlados desde el software de la consola). Indicadores verdes de presencia de señal y amarillos de alimentación phantom en cada canal. Entradas en conector estándar tipo D de 25 pines (hembra).

Números de pieza:
RS2423SP

Compatibilidad:
Vi5000/7000 o Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000

TARJETA AES/EBU

Tarjeta de entrada/salida AES/EBU con 16 canales E/S. Solo con SFC de entrada. Los SFC de entrada pueden puentearse individualmente. El dither de salida puede seleccionarse para cada salida AES/EBU entre 24, 20, 18 o 16 bits. Los ajustes se realizan mediante jumpers. Entradas y salidas en conectores estándar tipo D de 25 pines (hembra).

Números de pieza:
RS2422SP

Compatibilidad:
Vi5000/7000 o Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000

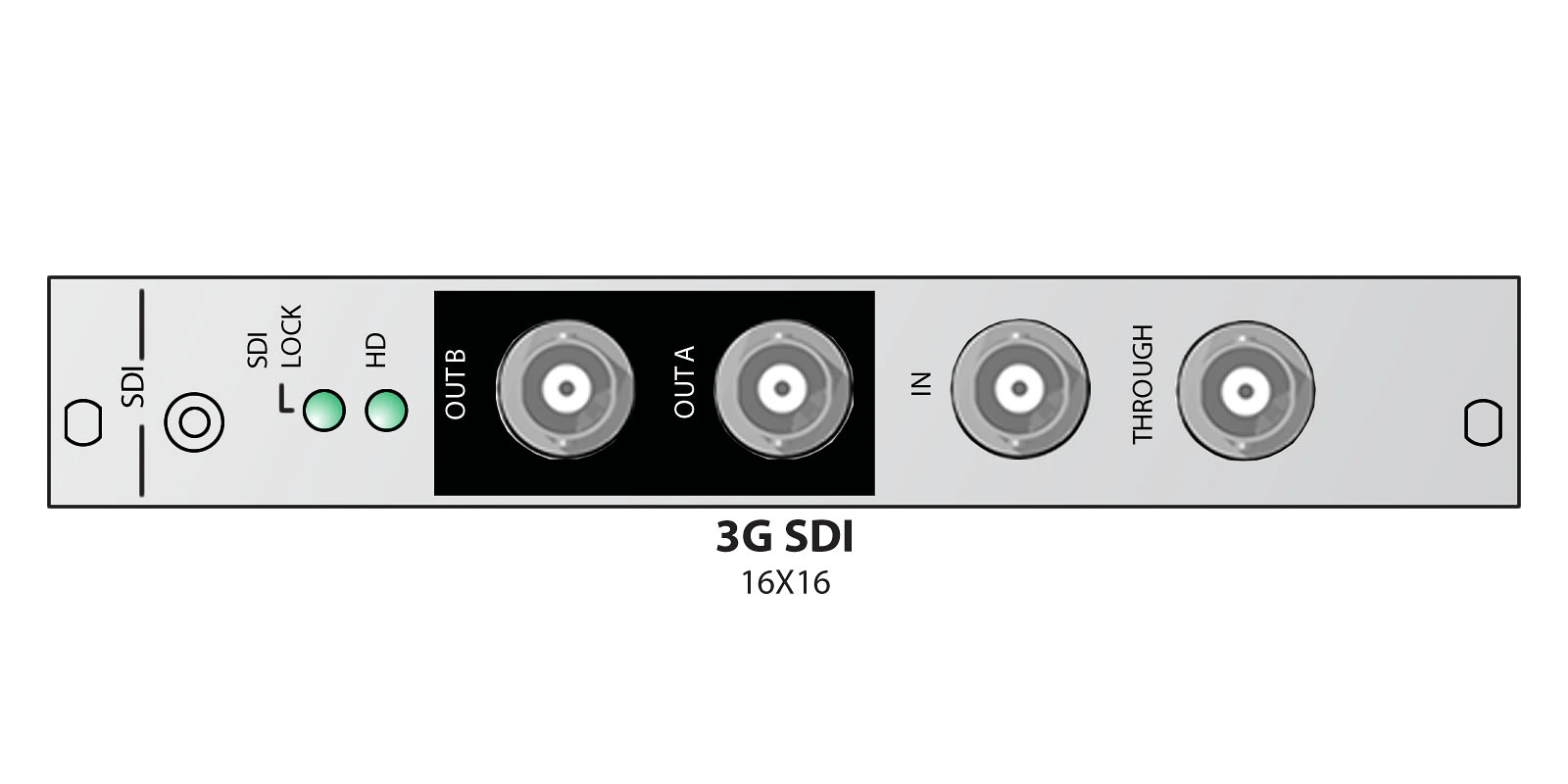

TARJETA 3G SDI

La tarjeta 3G SDI puede desembeber hasta 16 canales de audio de un flujo SDI (Serial Digital Interface) y volver a embeberlos (solo la tarjeta Embedder/DeEmbedder) en el flujo para su transmisión posterior en un entorno de broadcast, lo que ahorra el elevado coste de unidades externas y, por supuesto, peso. Estos canales pueden asignarse a cualquier entrada de la forma habitual.
Hay dos versiones de la tarjeta: solo desembebido, o embebido/desembebido

Números de pieza:
Solo desembebido - A949.045220-02.V
Embebido/desembebido - A949.045124-01.V

Compatibilidad:
Vi5000/7000 o Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000

TARJETA DOLBY E

La tarjeta Dolby E decodifica los canales de audio de un flujo Dolby E o Dolby Digital y permite asignarlos a entradas independientes de la consola para su mezcla. Cada tarjeta incorpora dos secciones de decodificación completas y permite ahorrar considerablemente en coste de hardware externo, espacio y peso.

Números de pieza:
RS2553SP

Compatibilidad:
Vi5000/7000 o Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000

TARJETA ADAT

La tarjeta ADAT proporciona dos entradas y salidas ADAT ópticas de ocho canales, con funcionamiento a 48 kHz. Las entradas y salidas ópticas utilizan conectores Toslink y pueden usarse para grabar, por ejemplo, en una grabadora de disco duro Alesis HD-24 u otro dispositivo con entradas y salidas ADAT, y recibir audio de reproducción.

Números de pieza:
RS2360SP

Compatibilidad:
Vi5000/7000 o Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000

TARJETA TDIF

Esta tarjeta proporciona dos interfaces E/S TDIF de 8 canales con funcionamiento a 48 kHz y salidas de sincronización wordclock en conectores BNC. Entradas y salidas en conectores estándar tipo D de 25 pines (hembra).

Números de pieza:
RS2564SP

Compatibilidad:
Vi5000/7000 o Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000

TARJETA A-NET

La tarjeta Soundcraft A-NET® 16V proporciona conexión digital directa en un único cable Cat5e desde las salidas auxiliares o de grupo a un mezclador personal de la serie Aviom® A-NET® Pro16™ (compatible con A-16II y A360).
El sistema Pro16 permite que los músicos en el escenario reciban hasta 16 subgrupos de instrumentos o voces que pueden mezclar a su gusto utilizando su propio controlador en el escenario. La tarjeta incluye un tono de prueba conmutable y enlace de pares estéreo mediante interruptores DIP.

Números de pieza:
Local Rack/CSB - RS2497SP
Vi Stagebox - RS2498SP

Compatibilidad:
Vi5000/7000 o Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000 / Vi Stagebox

TARJETA BLU LINK

La tarjeta BLU Link proporciona hasta 32 entradas y 32 salidas hacia/desde un anillo BSS Blu Link, y puede usarse para conectarse a sistemas de audio en red BSS London o al controlador de monitorización personal PMC.
El anillo redundante Blu Link permite hasta 256 canales, por lo que la tarjeta Vi Blu Link contiene interruptores DIP internos que permiten que un bloque de 32 canales secuenciales de los 256 sea direccionado por la tarjeta, seleccionable por separado para entradas y salidas.
Además, la tarjeta puede configurarse como anfitrión o cliente de reloj, según los requisitos del sistema. Cuando actúa como cliente, debe conectarse un cable puente (incluido) desde la salida wordclock de la tarjeta a la entrada wordclock de la consola.

Números de pieza:
Local Rack/CSB - 5033340-01.V
Vi Stagebox - 5037513-01.V

Compatibilidad:
Vi5000/7000 o Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000 / Vi Stagebox

TARJETA DANTE

La tarjeta Dante permite enviar/recibir 64 canales hacia/desde una red Dante. Además de proporcionar intercambio de audio con otros equipos compatibles con Dante, la tarjeta también permite conectar 64 canales de audio directamente a un ordenador PC o Mac para grabación o procesamiento, utilizando una conexión Ethernet estándar*.
El enrutamiento y la configuración de la red se realizan mediante un ordenador externo con el software Dante Controller (disponible gratuitamente en el sitio web de Audinate).
Un conector de salida de sincronización BNC en la tarjeta permite que la entrada wordclock de la consola se sincronice con el reloj de la red, si la configuración de sincronización lo requiere.
*Requiere que el software Dante Virtual Soundcard esté instalado en el ordenador; se incluye un token de licencia con cada tarjeta.

Números de pieza:
Local Rack/CSB - Versión AES67/96 kHz: 5045044.V versión Vi1 solo 48 kHz: 5076583.V
Vi Stagebox - 5036922-03.V

Compatibilidad:
Vi5000/7000 o Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000 / Vi Stagebox

Tarjeta Rocknet™

La tarjeta Riedel Rocknet permite conectar hasta 64 canales de audio (64 entradas/32 salidas) a una red Riedel Rocknet de hasta 160 canales. El sistema permite la conexión de varios stageboxes Riedel en una configuración de anillo redundante, y permite controlar a distancia los previos Rocknet desde la consola Vi o Si. Varias consolas pueden compartir las mismas cajas de E/S y hay estabilización de ganancia integrada para consolas cliente.

Esta tarjeta solo está disponible a través de la red de distribución de Riedel.

Número de pieza:
RN343.VI (solo disponible a través de Riedel)

Compatibilidad:
Vi5000/7000 o Vi6 Local Rack / Vi1 / Vi1000/2000/3000

TARJETA COBRANET™

La tarjeta CobraNet permite que la consola reciba de una red CobraNet^TM o envíe a ella hasta 32 canales de señales de entrada o salida (o una combinación de ambas). La tarjeta debe usarse como el Conductor de la red. De manera predeterminada, la tarjeta está configurada para 32 salidas.

Números de pieza:
Local Rack/CSB - RS2485SP
Vi Stagebox - RS2496SP

Compatibilidad:
Vi5000/7000 o Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000 / Vi Stagebox

TARJETA MADI CAT 5

Hay dos tipos de tarjeta MADI, ambos con 64 canales de audio sobre cableado doble redundante. La versión Cat 5 ofrece conexiones rentables a un Soundcraft Stagebox usando cable Cat 5 terminado en robustos conectores Ethercon. Son posibles distancias de hasta 120 m usando cables Cat 5 aprobados (ver lista a continuación).

Números de pieza:
RS2409SP

Compatibilidad:
Vi5000/7000 o Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000

TARJETA MADI ÓPTICA

La tarjeta MADI óptica proporciona la misma funcionalidad que la versión Cat 5 pero con conectores de fibra SC estándar del sector. Dos conectores SC dúplex permiten un cableado doble redundante con conmutación automática. Son posibles distancias de conexión de hasta 1500 m con la tarjeta multimodo estándar, pero también hay disponible una versión con transceptores ópticos monomodo que permite distancias de hasta 10 km.
Números de pieza:
Multimodo - RS2426SP
Monomodo - RS2563SP

Compatibilidad: Vi5000/7000 o Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000

TARJETA GPIO

Para aplicaciones de conmutación de propósito general que requieren aislamiento eléctrico total, esta tarjeta proporciona 16 entradas de optoacoplador aisladas eléctricamente con sumidero de corriente integrado (5...24 VDC) y 16 salidas aisladas eléctricamente usando contactos de relé SPST. Dispone de pines de alimentación de 5 VDC. Entradas y salidas en conectores estándar tipo D de 37 pines (hembra).

Números de pieza:
RS2429SP

Compatibilidad:
Vi5000/7000 o Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000

TARJETA MIC IN (x8)

La tarjeta Mic In ofrece 8 canales de los clásicos previos de micrófono Soundcraft, con un rango de ganancia de 10-65 dB, PAD conmutable de 20 dB, filtro paso alto de 80 Hz y alimentación phantom de 48 V con LED indicador.

Números de pieza:
RS2399SP

Compatibilidad:
Solo Vi Stagebox

TARJETA LINE OUT (x8)

La tarjeta Line Out ofrece 8 salidas analógicas protegidas y balanceadas electrónicamente. El nivel máximo de salida es de +22 dB.

Números de pieza:
RS2400SP

Compatibilidad:
Solo Vi Stagebox

TARJETA AES IN

La tarjeta AES In ofrece 8 canales de entrada AES/EBU mediante 4 XLR balanceados. Los LED de sincronización indican que la entrada está enganchada correctamente. Cada par de entradas incorpora convertidores de frecuencia de muestreo que pueden puentearse mediante jumpers internos si es necesario.

Números de pieza:
RS2446SP

Compatibilidad:
Solo Vi Stagebox

TARJETA AES OUT

La tarjeta AES Out ofrece 8 canales de salida AES/EBU mediante 4 XLR balanceados.

Números de pieza:
RS2447SP

Compatibilidad:
Solo Vi Stagebox
