紧凑型舞台接口箱

适于所有 Soundcraft 数字调音台的性价比高的扩展设备

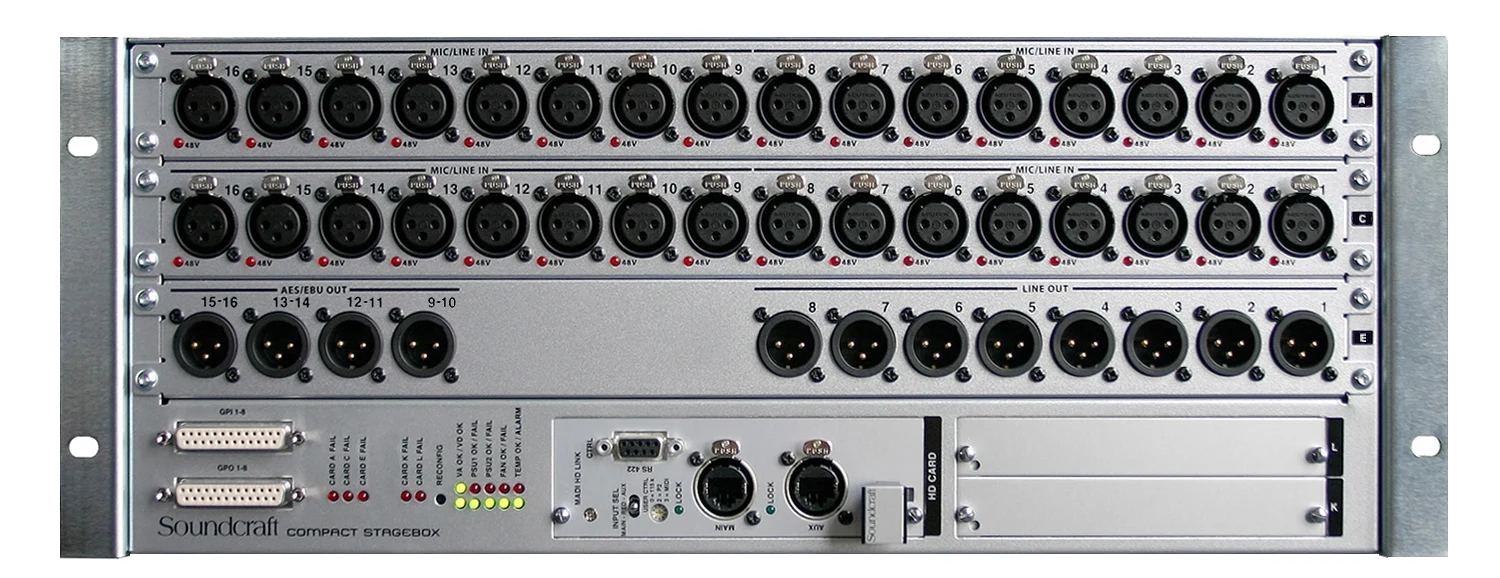

Compact Stagebox
较大的图像

紧凑型舞台接口箱是 Soundcraft 数字现场演出调音台系列的扩展,并为 Soundcraft Vi 系列,Soundcraft Si 系列,Soundcraft Vi1™ 和 Soundcraft® SI Compact 增加了性价比高的扩展选项。

Soundcraft 紧凑型舞台接口箱仅以 4U 的机架空间就可提供高密度的 I/O 连接。 模块化单元支持完全配置,但也提供标准配置的 32 路麦克风/线路输入,8 路线路输出,8 路 AES/EBU 输出通道和 2 个扩展槽(适于标准 Studer D21m I/O 插卡)。 D21m 是 Studer 以及 Soundcraft 数字调音系统的 I/O 架构,支持连接到最流行的数字格式,包括 CobraNet®,AVIOM A-Net®16,Ethersound,ADAT 和 RockNet。

此外,还可以将 MADI 录音接口安装到扩展槽。 可以为紧凑型舞台接口箱配备额外的 16 个麦克风/线路输入 XLR 模块,而不是输出模块,提供 48 路输入。 在这种情况下,可以通过安装在扩展槽上的 D21m 插卡,利用 D 型连接器获得模拟或 AES 输出。

除了 D21m 可选插卡接口提供的灵活性,紧凑型舞台接口箱还使用与 Soundcraft Vi1 调音台中相同的麦克风/线路 I/O 模块,因此可以在调音台和舞台接口箱之间移动或共享模块,以适应 Vi1 或舞台接口箱的不同 I/O 配置。 例如,来自舞台接口箱的 8 路线路输出/AES 输出插卡可以安装到 Vi1 调音台,而不是 16 路通道线路输出插卡。 或者,如果需要大量输出,可以用输出模块代替麦克风输入模块。 将插卡安装到扩展槽时,应注意,CSB 的最大输入和输出容量受 MADI 调音台链接限制,最多支持 64 路输入/64 路输出。

紧凑型舞台接口箱使用 Cat-5 或光纤 MADI 连接到主调音台,与较大的 64 路麦克风/线路 Vi6 舞台接口箱挂接相同,并具有相同的冗余 MADI 电缆功能。 Cat5 版本: E947.350000 光纤版本: E947351000

该单元配有双冗余电源,恒温控制风扇冷却和全 LED 状态监控。 另提供了一个 8 通道 GPIO 接口。

紧凑型舞台接口箱是 Vi 系列调音台的理想选择,这个实惠的扩展输入功能方案支持扩展到远程舞台接口箱,最多支持多达 96 路麦克风/线路模拟输入,或搭配 Vi1 和 Si 系列调音台并结合可用于这些调音台的可选 MADI 接口卡,以提供具有成本效益的远程 I/O 功能。

更多详情

CAT5 版本 E947.350000
光纤版本 RE947.351000

可选上部模块  也可用于 Vi1 调音台本地 I/O
16 路麦克风/线路输入 Vi1-ML1
16 路线路输出 Vi1-LO1
8 路线路输出 + 8 路 AES 输出 Vi1-AES8
16 路 AES 输入 + 16 路 AES 输出 Vi1-AES16

特点



Vi1   Si Impact
Vi2 Si Performer
Vi4 Si Expression
Vi6 Si Compact
Vi2-4-600
Vi2000
Vi3000
Vi5000
Vi7000

下载和文件

  Version Language Size Uploaded
brochures
file type icon Compact Stagebox 手册-英语
en updated: 9月 2023
  en  418.1 KB 9月 2023
owners_manuals
file type icon Compact Stagebox 使用者手册-英语
en updated: 9月 2023
  en  1.1 MB 9月 2023
