CARTE ENTRÉE LIGNE

Carte d'entrée ligne 8 canaux avec convertisseur A/N 24 bits, 48 kHz, conversion delta-sigma. Entrées symétrisées par transformateur. Sensibilité d'entrée 7...26 dBu. Indicateur LED « signal présent ». Entrées sur connecteur D-sub 25 broches standard (femelle).

Références :
RS2425SP

Compatibilité :
Vi5000/7000 ou Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000

CARTE SORTIE LIGNE

Carte de sortie ligne 8 canaux, 24 bits, avec convertisseurs N/A 24 bits fonctionnant à 48 kHz. Sorties électroniquement symétrisées. Niveau de sortie maximum 7...26 dBu. Sorties sur connecteur D-sub 25 broches standard (femelle).

Références :
RS2424SP

Compatibilité :
Vi5000/7000 ou Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000

CARTE ENTRÉE MIC

Quatre entrées microphone/ligne analogiques, électroniquement symétrisées, avec convertisseurs A/N delta-sigma 24 bits, 48 kHz (sensibilité micro/ligne, réglage du gain par pas de 1 dB, filtre coupe-bas et alimentation fantôme 48 V activable/désactivable depuis le logiciel de la console). Indicateurs LED verts « signal présent » et jaunes « alimentation fantôme » par canal. Entrées sur connecteur D-sub 25 broches standard (femelle).

Références :
RS2423SP

Compatibilité :
Vi5000/7000 ou Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000

CARTE AES/EBU

Carte entrée/sortie AES/EBU avec 16 canaux E/S. Avec convertisseurs de fréquence d'échantillonnage en entrée uniquement. Les convertisseurs d'entrée peuvent être mis en bypass individuellement. Le dithering de sortie est sélectionnable pour chaque sortie AES/EBU : 24 bits, 20 bits, 18 bits ou 16 bits. Le réglage s'effectue par cavaliers. Entrées et sorties sur connecteurs D-sub 25 broches standard (femelle).

Références :
RS2422SP

Compatibilité :
Vi5000/7000 ou Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000

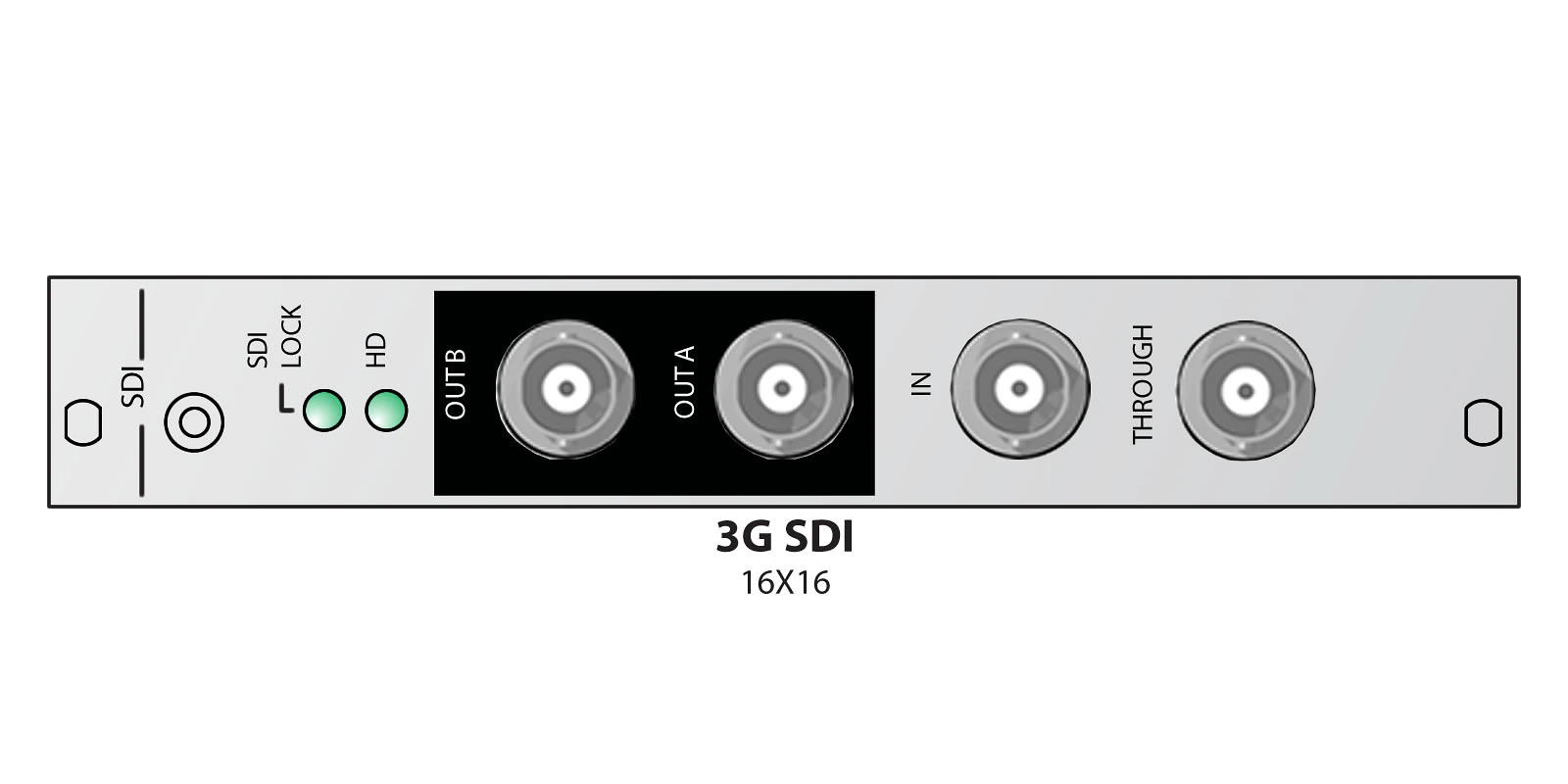

CARTE 3G SDI

La carte 3G SDI peut extraire jusqu'à 16 canaux audio d'un flux SDI (Serial Digital Interface), et les réinsérer (carte Embedder/DeEmbedder uniquement) dans le flux pour une transmission ultérieure dans un environnement de diffusion, ce qui évite le coût élevé d'unités externes et, bien sûr, leur poids. Ces canaux peuvent ensuite être patchés sur n'importe quelle entrée, comme à l'accoutumée.
Deux versions de la carte sont disponibles : DeEmbed uniquement, ou Embed/DeEmbed

Références :
DeEmbed uniquement - A949.045220-02.V
Embed/DeEmbed - A949.045124-01.V

Compatibilité :
Vi5000/7000 ou Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000

CARTE DOLBY E

La carte Dolby E décode les canaux audio d'un flux Dolby E ou Dolby Digital et permet de les router vers des entrées séparées de la console pour le mixage. Chaque carte fournit deux sections de décodeur complètes et permet de réduire considérablement le coût, l'encombrement et le poids du matériel externe.

Références :
RS2553SP

Compatibilité :
Vi5000/7000 ou Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000

CARTE ADAT

La carte ADAT fournit deux entrées et sorties ADAT optiques 8 canaux, fonctionnant à 48 kHz. Les entrées et sorties optiques, sur connecteurs Toslink, permettent par exemple d'enregistrer sur un enregistreur sur disque dur Alesis HD-24 ou tout autre appareil doté d'entrées et sorties ADAT, et d'en recevoir le signal de lecture.

Références :
RS2360SP

Compatibilité :
Vi5000/7000 ou Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000

CARTE TDIF

Cette carte offre deux interfaces E/S TDIF 8 canaux fonctionnant à 48 kHz, avec sorties de synchronisation wordclock sur connecteurs BNC. Entrées et sorties sur connecteurs D-sub 25 broches standard (femelle).

Références :
RS2564SP

Compatibilité :
Vi5000/7000 ou Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000

CARTE A-NET

La carte Soundcraft A-NET® 16V fournit une connexion numérique directe sur un seul câble Cat5e à partir des sorties Aux ou Group vers une console de mixage personnelle Aviom® A-NET® Pro16TM Series (compatible avec A-16II et A360).
Le système Pro16 permet aux musiciens sur scène de recevoir jusqu'à 16 sous-groupes d'instruments ou de voix qu'ils peuvent ensuite mixer à leur goût en utilisant leur propre contrôleur sur scène. La carte intègre un signal de test commutable et permet le couplage de paires stéréo via des commutateurs DIP.

Références :
Local Rack/CSB - RS2497SP
Vi Stagebox - RS2498SP

Compatibilité :
Vi5000/7000 ou Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000 / Vi Stagebox

CARTE BLU LINK

La carte BLU Link fournit jusqu'à 32 entrées et 32 sorties vers/depuis une boucle BSS Blu Link, et permet de s'interfacer avec les systèmes audio en réseau BSS London ou avec le contrôleur de monitoring personnel PMC.
La boucle redondante Blu Link pouvant transporter jusqu'à 256 canaux, la carte Blu Link Vi est dotée de commutateurs DIP internes permettant de sélectionner le bloc de 32 canaux consécutifs, parmi les 256, adressé par la carte, séparément pour les entrées et pour les sorties.
De plus, la carte peut être configurée en tant qu'hôte d'horloge ou client d'horloge, selon les exigences du système. Lorsqu'elle fonctionne en client, un câble de liaison (fourni) doit être connecté de la sortie wordclock de la carte à l'entrée wordclock de la console.

Références :
Local Rack/CSB - 5033340-01.V
Vi Stagebox - 5037513-01.V

Compatibilité :
Vi5000/7000 ou Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000 / Vi Stagebox

CARTE DANTE

La carte Dante permet d'envoyer et de recevoir 64 canaux vers et depuis un réseau Dante. Outre l'échange audio avec d'autres équipements compatibles Dante, la carte permet également de connecter 64 canaux audio directement à un ordinateur PC ou Mac pour l'enregistrement ou le traitement, en utilisant une connexion Ethernet standard*.
Le routage et la configuration du réseau se font à l'aide d'un ordinateur externe exécutant le logiciel Dante Controller (disponible gratuitement sur le site Web d'Audinate).
Un connecteur de sortie de synchronisation BNC sur la carte permet de piloter l'entrée wordclock de la console par l'horloge réseau, si la configuration de synchronisation l'exige.
*Nécessite l'installation du logiciel Dante Virtual Soundcard sur l'ordinateur — un jeton de licence est fourni avec chaque carte.

Références :
Local Rack/CSB - version AES67/96 kHz : 5045044.V Vi1 version 48 kHz uniquement : 5076583.V
Vi Stagebox - 5036922-03.V

Compatibilité :
Vi5000/7000 ou Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000 / Vi Stagebox

Carte Rocknet™

La carte Riedel Rocknet permet de connecter jusqu'à 64 canaux audio (64 entrées/32 sorties) à un réseau Riedel Rocknet comprenant jusqu'à 160 canaux. Le système permet la connexion de plusieurs boîtiers de scène Riedel dans une configuration de boucle redondante, et les préamplificateurs Rocknet peuvent être commandés à distance depuis la console Vi ou Si. Plusieurs consoles peuvent partager les mêmes boîtiers E/S et une stabilisation du gain intégrée est prévue pour les consoles clientes.

Cette carte n'est disponible qu'auprès du réseau de distribution de Riedel.

Référence :
RN343.VI (Disponible uniquement chez Riedel)

Compatibilité :
Vi5000/7000 ou Vi6 Local Rack / Vi1 / Vi1000/2000/3000

CARTE COBRANET™

La carte CobraNet permet à la console de recevoir ou d'envoyer jusqu'à 32 canaux de signaux d'entrée ou de sortie (ou une combinaison des deux) depuis ou vers un réseau CobraNet^TM. La carte doit assurer le rôle de Conductor du réseau. Par défaut, la carte est configurée pour 32 sorties.

Références :
Local Rack/CSB - RS2485SP
Vi Stagebox - RS2496SP

Compatibilité :
Vi5000/7000 ou Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000 / Vi Stagebox

CARTE MADI CAT 5

Deux types de carte MADI sont disponibles, offrant tous deux 64 canaux audio sur double câblage redondant. La version Cat 5 offre des connexions économiques avec un boîtier de scène Soundcraft, via un câble Cat 5 équipé de robustes connecteurs Ethercon. Des distances allant jusqu'à 120 m sont possibles en utilisant des câbles Cat 5 approuvés (voir la liste ci-dessous).

Références :
RS2409SP

Compatibilité :
Vi5000/7000 ou Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000

CARTE MADI OPTIQUE

La carte MADI optique offre les mêmes fonctionnalités que la version Cat 5, mais sur des connecteurs fibre SC standard. Deux connecteurs SC duplex permettent un câblage redondant double avec basculement automatique. Des distances de connexion allant jusqu'à 1500 m sont possibles en utilisant la carte multimode standard, mais une version avec des émetteurs-récepteurs optiques monomode est également disponible permettant des distances allant jusqu'à 10 km.
Références :
Multimode - RS2426SP
Monomode - RS2563SP

Compatibilité : Vi5000/7000 ou Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000

CARTE GPIO

Pour les applications de commutation à usage général nécessitant une isolation électrique totale, cette carte fournit 16 entrées opto-couplées isolées électriquement avec puits de courant intégré (5...24 VCC) et 16 sorties isolées électriquement utilisant des contacts de relais SPST. Des broches d'alimentation 5 VCC sont disponibles. Entrées et sorties sur connecteurs D-sub 37 broches standard (femelle).

Références :
RS2429SP

Compatibilité :
Vi5000/7000 ou Vi6 Local Rack / Compact Stagebox / Vi1 / Vi1000/2000/3000

CARTE ENTRÉE MIC (x8)

La carte Mic In offre 8 canaux de préamplis micro Soundcraft classiques avec plage de gain de 10 à 65 dB, atténuateur (PAD) 20 dB commutable, filtre passe-haut 80 Hz et alimentation fantôme 48 V avec LED témoin.

Références :
RS2399SP

Compatibilité :
Vi Stagebox uniquement

CARTE SORTIE LIGNE (x8)

La carte Line Out offre 8 sorties analogiques électroniquement symétrisées et protégées. Le niveau de sortie maximal est de +22 dB.

Références :
RS2400SP

Compatibilité :
Vi Stagebox uniquement

CARTE ENTRÉE AES

La carte AES In offre 8 canaux d'entrées AES/EBU via 4 XLR symétriques. Des LED de synchronisation signalent le verrouillage sur un signal d'entrée valide. Chaque paire d'entrées intègre des convertisseurs de fréquence d'échantillonnage qui peuvent, si nécessaire, être mis en bypass à l'aide de cavaliers internes.

Références :
RS2446SP

Compatibilité :
Vi Stagebox uniquement

CARTE SORTIE AES

La carte AES Out offre 8 canaux de sorties AES/EBU via 4 XLR symétriques.

Références :
RS2447SP

Compatibilité :
Vi Stagebox uniquement
