Si3+ (停产)

每路通道均配有旋转编码器和 OLED 屏幕

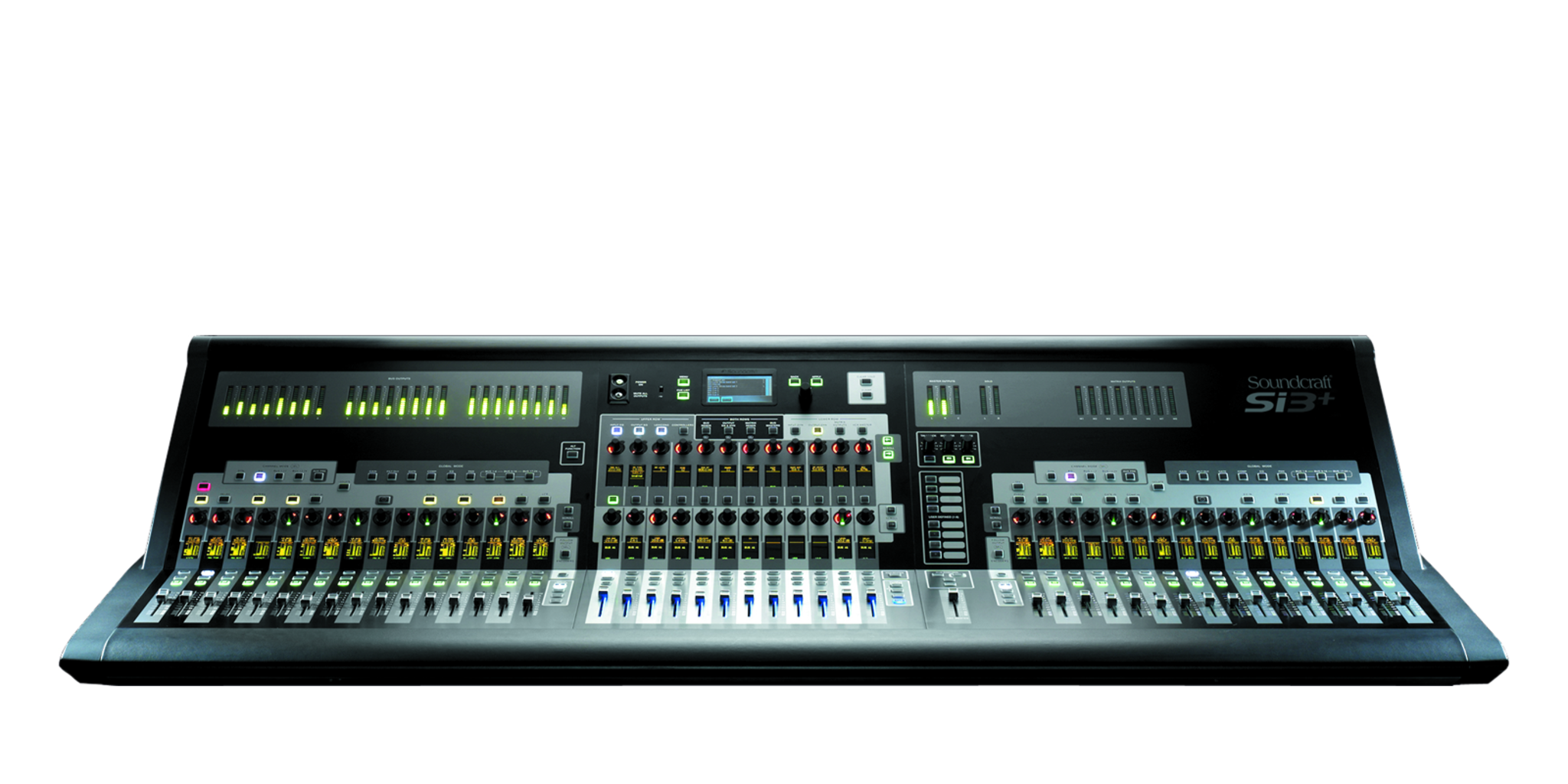

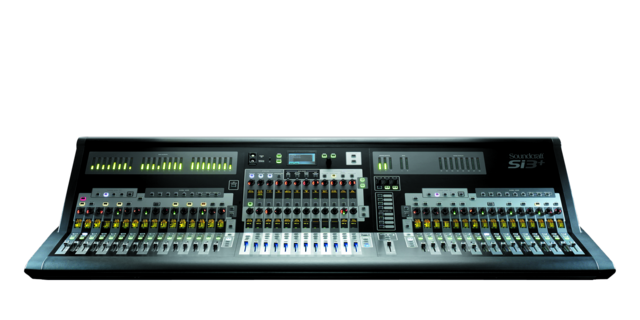

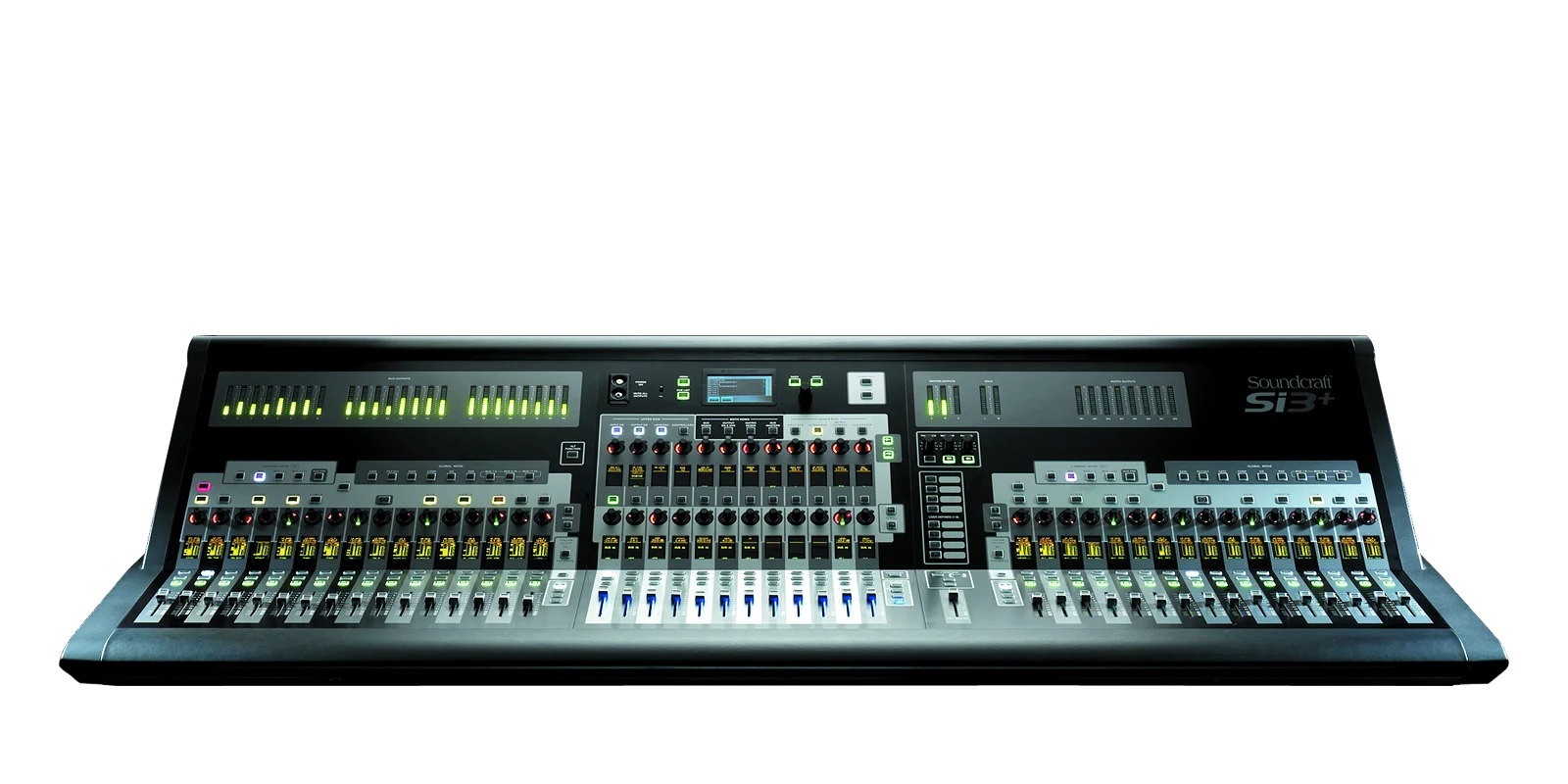

Si3+
较大的图像

Soundcraft Si3+ 专为现场巡演音响系统和固定设施而设计,直观的操作和海量的输入和总线使其成为众多礼拜场所的首选音响系统。 此外,Soundcraft Si3+ 也适合安装在剧院。

Si3+ 标配映射到 2 组 16 个推子上的 64 路麦克风输入,每组推子都有 4 个独立的库,以提供极致的推子分层灵活性。 板载麦克风输入配有 4 路专用立体声线路通道,4 个内部立体声 Lexicon FX 处理器提供的 4 路专用 FX 返回,因此板载 I/O 可提供共 80 路输入混音。而 4 个 64x64 通道扩展器插槽也支持扩展 I/O 源,包括连接 Soundcraft 和 Studer 舞台接口箱。

提供 8 路平衡插入发送和返回以及大量总线,包括 24 路组/辅助总线,8 路矩阵总线以及补全的监听对讲和主总线输出。 除了专用混音和监听输出 XLR 之外,这些总线可以自由分配给可选插槽或 32 路总线输出 XLR 连接器之一。 每路总线均配有一个专用的 30 频段 BSS 音频图形均衡器,永久跳接,不会消耗额外的 DSP 资源。 Si3+ 的独特之处在于,每路总线,主,监听和对讲功能栏都包含一个模拟输入或线路输出。 每路单声道通道均提供了直接输出以简化其录音操作,适于后期的混音和制作工作,或者在下一次演出时用作虚拟声音检查!

以上便是 Si 系列的功率和拓扑结构,独立的 DSP 和控制引擎允许您在录制音频时不间断地进行任何系统或功能的更改。

正如 Si2+ 和 Si1+,Si3+ 的每路通道均配有旋转编码器和 OLED 屏幕,因此工程师可从源头上进行混音,无需时刻盯着中央屏幕,这受到许多工程师的追捧。 使用中心部分和通道编码器,可以同时监听和控制输入均衡器,输入动态和输出均衡器。 4 个可分配的板载 Lexicon 效果引擎对 4 路立体声输入进行补充,形成一个强大的混音方案。 此外,也可安装 Soundcraft 的离线编辑程序 Virtual Si 以离线设置和管理完整节目,以便稍后通过 U 盘下载到调音台。

凭借丰富的输入和输出连接和内置电源,利用现有的铜缆和分线器系统,Si3+ 补足了现有模拟调音台的短板。

特点

一体式设备

• 64 路麦克风输入,4 路立体声线路输入,24 路辅助总线4

• 8 路矩阵总线,12 个 VCA,8 个静音组

• 具有高低通滤波器的 4 频段全参数均衡器

• 板载动态

• 4 个具有专用返回的独立 Lexicon 处理器

• 每路总线均提供 40 个 XLR 输出和 LED 仪表

连接

隐藏在这个功能强大的调音台背后的是一个大型 I/O 连接器,几乎可以满足任何需求。 其中包括 64 路 XLR 用于麦克风/线路输入,4 路立体声线路电平输入,24 路总线输出 XLR,8 路矩阵输出 XLR,左/右/中置混音输出 XLR,左/右/中置监听输出 XLR 和全面的内部和外部对讲和振荡器连接。 另有 8 个模拟插入连接,允许外部处理模块接入到任何输入通道或输出总线。

离线编辑程序 - Virtual Si

作为对 Soundcraft Si3+ 的补充,提供了一款离线编辑程序 (Virtual Si) 以离线管理您的演出文件。

Videos

















































































































下载和文件

  Version Language Size Uploaded
Offline Editors
platform icon [PREVIOUS] Virtual Si V5.2 Software
updated: 11月 2016
    10.2 MB 11月 2016
Software Updaters
platform icon Si Series Software
version 4.2 Build003, updated: 11月 2016
4.2 Build003     4.4 MB 11月 2016
Si Software V4.2 Build003 README     3.3 KB 11月 2016
  Version Language Size Uploaded
Extras
file type icon Soundcraft Si3+ dimension drawings (PDF)
updated: 3月 2024
    2.8 MB 3月 2024
file type icon Soundcraft Si3+ DXF Files (Zip)
updated: 3月 2024
    6.8 MB 3月 2024
file type icon Soundcraft Si3+ Rearview (DXF)
updated: 3月 2024
    2.1 MB 3月 2024
owners_manuals
file type icon Compact Stagebox User Guide
en updated: 3月 2024
  en  1.1 MB 3月 2024
file type icon Si Series V3 User Guide
en updated: 3月 2024
  en  14.6 MB 3月 2024
file type icon Si Series V4.n User Guide Addendum
en updated: 3月 2024
  en  561.7 KB 3月 2024
file type icon Virtual Si V5 User Guide
en updated: 3月 2024
  en  986.8 KB 3月 2024
quickstart_guides
file type icon Manual de arranque rapido (quick start in Spanish)
es updated: 3月 2024
  es  2.1 MB 3月 2024
file type icon Segue o Guia Rápido Soundcraft Si (Quick Guide in Portuguese)
updated: 3月 2024
    1.6 MB 3月 2024
file type icon Soundcraft Si Series Quick Start Guide
en updated: 3月 2024
  en  3.3 MB 3月 2024
brochures
file type icon Si+ Series Brochure
en updated: 3月 2024
  en  7.9 MB 3月 2024

性能

频率响应 - 麦克风输入到线路输出 +0/-1dB, 20Hz – 20kHz
频率响应 - 立体声输入到主输出 +0.5/-0.5dB, 20Hz – 20kHz
THD + 噪音 10Hz-22kHz
麦克风输入(最小增益)到总线输出 0.006% @ 1kHz
麦克风输入(最大增益)到总线输出 0.008% @ 1kHz
立体声输入到主输出 0.005% @ 1kHz
麦克风输入 E.I.N <-126dBu (150Ω source); 22Hz-22kHz bandwidth, unweighted
残留噪声 <-88dBu Master output; no inputs routed, Mix fader @0dB
共模 80dB @ 1kHz
采样频率 48kHz
转换器分辨率 24 bit
延迟 - 麦克风输入到总线输出 < 1ms @48kHz
DSP 分辨率 40-bit floating point
内部时钟精度 < +/- 50ppm
内部时钟抖动 < +/- 5ns
输入和输出电平 - 麦克风输入 +26dBu max
输入和输出电平 - 立体声输入 +28dBu max
输入和输出电平 - 总线输出 +22dBu max
输入和输出电平 - 标称工作电平 0dBu (-22dBFS)
输入和输出阻抗 - 麦克风输入 6k8Ω
输入和输出阻抗 - 所有其他模拟输入 >10kΩ
输入和输出阻抗 - 线路输出 <75Ω
振荡器 20Hz to 20kHz Sine/Pink Noise, variable level
通道高通滤波器 22Hz-1kHz, 18dB per octave
通道低通滤波器 500Hz-20kHz, 18dB per octave
EQ(输入和总线输出) - 高频 22Hz-20kHz, +/-15dB, Q= 0.3-6.0 or Shelving
EQ(输入和总线输出) - 高中频 22Hz-20kHz, +/-15dB, Q=0.3-6.0
EQ(输入和总线输出) - 低中频 22Hz-20kHz, +/-15dB, Q=0.3-6.0
EQ(输入和总线输出) - 低频 22Hz-20kHz, +/-15dB, Q= 0.3-6.0 or Shelving
计量 Internal 14-segment LED bargraphs for all Outputs. 12-section plus 9-section gain reduction OLED meters for all Inputs.
电源电压工作范围 90-264V, 47-63Hz, autoranging
电源功耗 400W
工作温度 0°C – 45°C (32°F – 113°F)
相对湿度 0% – 90%, non-condensing Ta=40°C (104°F)
存储温度 -20°C – 60°C (-4°F – 140°F)
高(仅调音台) 340mm (13.4")
高(含标准装运箱) 500mm (19.7")
高(含出厂航空箱) 530mm (20.9")
宽(仅调音台) 1685mm (66.3")
宽(含标准装运箱) 1830mm (72.1")
宽(含出厂航空箱) 1780mm (70.1")
厚(仅调音台) 817mm (32.2")
厚(含标准装运箱) 1010mm (39.8")
厚(含出厂航空箱) 1250mm (49.2")
重(仅调音台) 61kg (134lb)
重(含标准装运箱) 93kg (204lb)
重(含出厂航空箱) 185kg (407lb)
