Si1+ (停产)

每路通道均配有旋转编码器和 OLED 屏幕

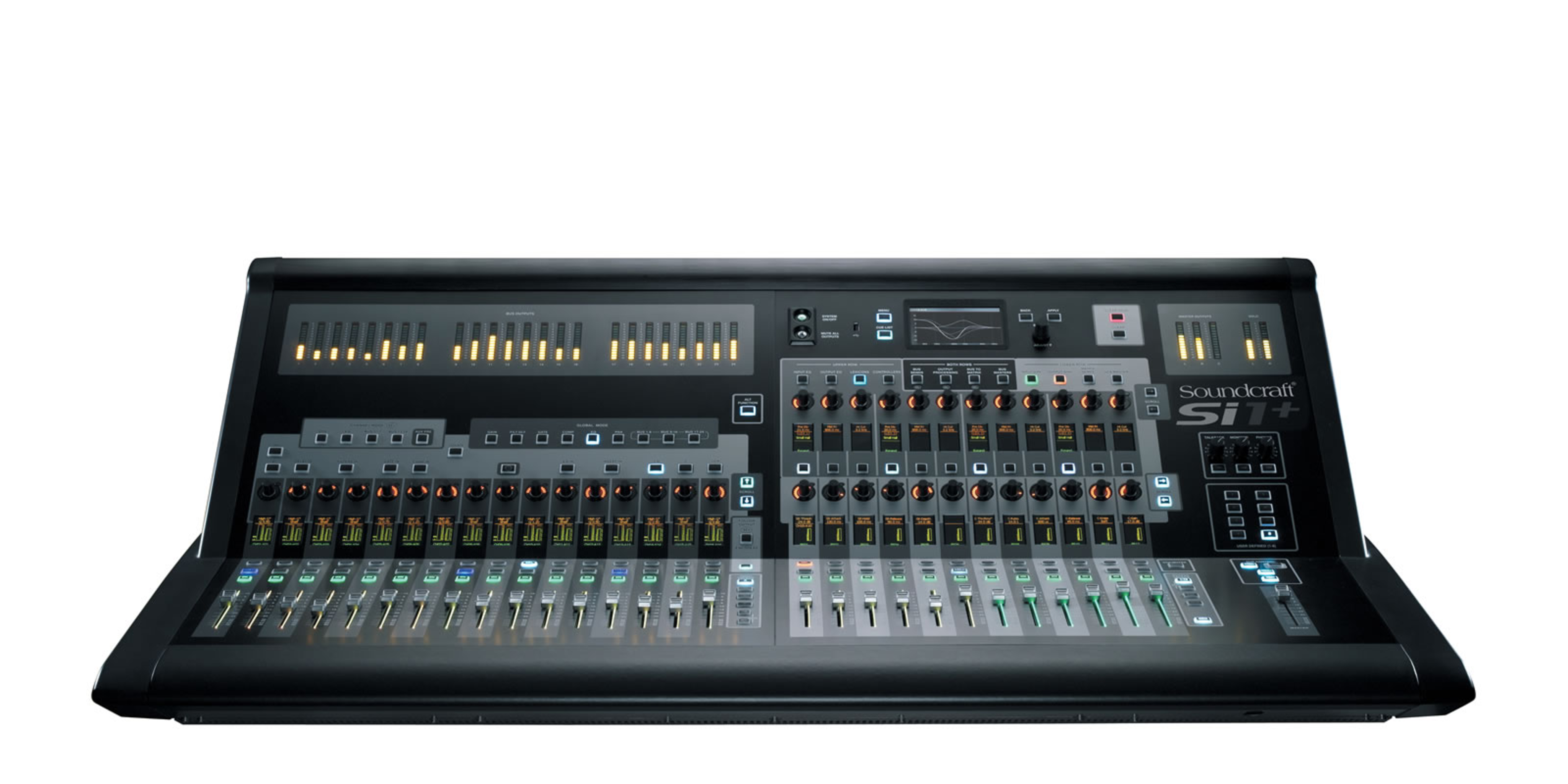

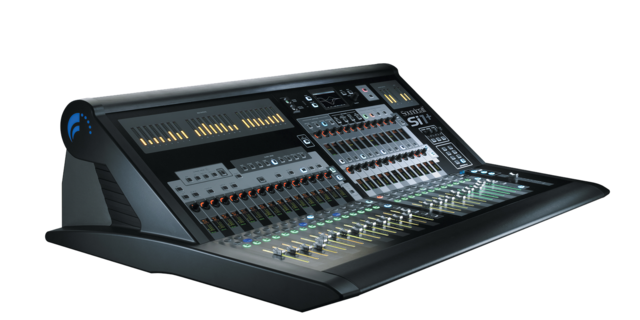

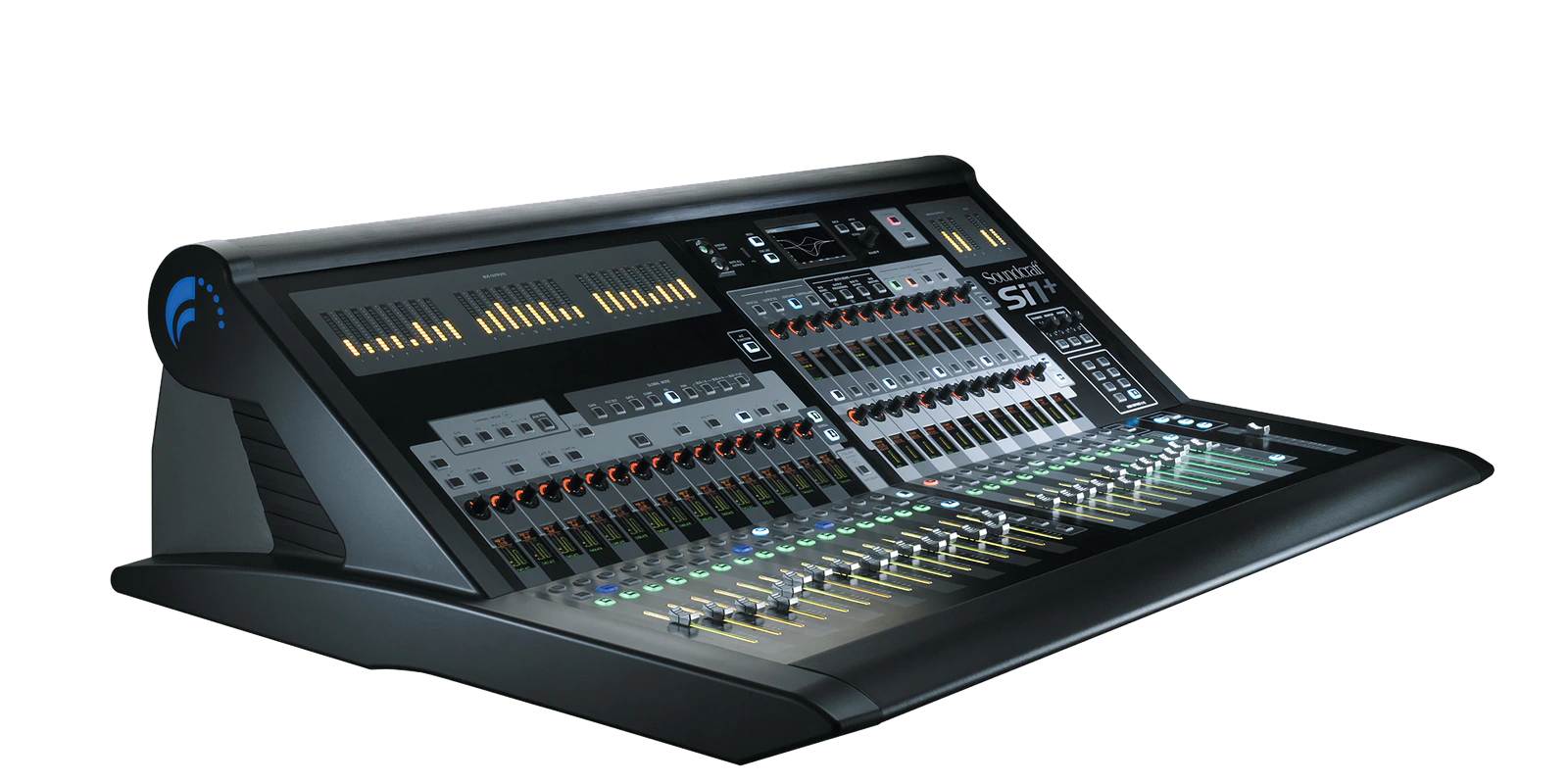

Si1+
较大的图像

全新 Si1+ 具有非常紧凑的体型,宽度仅为 1200 毫米(47.3 英寸),这意味着它可轻松安装在诸如剧院,小型场地和宗教场所等空间有限的区域,当然其价格也极具竞争力。 通过添加 16 路麦克风输入,2 个可选插槽,冗余 PSU 和字时钟,标配 Si1 还可以继续扩展。

Si1+ 配有映射在 16 个推子上的 48 路麦克风输入,4 路专用立体声线路通道加上 4 个内部立体声 Lexicon FX 处理器提供的 4 路专用 FX 返回,因此板载 I/O 至少可提供 64 路输入混音。如果需要,可以将 16 路额外的麦克风输入切换为 8 路麦克风输入 + 8 路线路输出模块,而 4 个 64x64 通道扩展器插槽也支持扩展 I/O 源,包括连接 Soundcraft 和 Studer 舞台接口箱。

提供 8 路平衡插入发送和返回以及与 Si2+ 和 Si3+ 相同的总线结构,包括 24 路组/辅助总线,8 路矩阵总线以及补全的监听对讲和主总线输出。 除了专用混音和监听输出 XLR 之外,这些总线可以自由分配给可选插槽或 16 路总线输出 XLR 连接器之一。 每路总线均配有一个专用的 30 频段 BSS 音频图形均衡器,永久跳接,不会消耗额外的 DSP 资源。 每路单声道通道均提供了直接输出以简化其录音操作,适于后期的混音和制作工作,或者在下一次演出时用作虚拟声音检查!

以上便是 Si 系列的功率和拓扑结构,独立的 DSP 和控制引擎允许您在录制音频时不间断地进行任何系统或功能的更改。

正如 Si3+ 和 Si2+,Si1+ 的每路通道均配有旋转编码器和 OLED 屏幕,因此工程师可从源头上进行混音,无需时刻盯着中央屏幕,这一于去年推出的界面受到许多工程师的追捧。 使用中心部分和通道编码器,可以同时监听和控制输入均衡器,输入动态和输出均衡器。 此外,也可安装 Soundcraft 的离线编辑程序 Virtual Si 以离线设置和管理完整节目,以便稍后通过 U 盘下载到调音台。

凭借丰富的输入和输出连接和内置电源,利用现有的铜缆和分线器系统,Si1+ 补足了现有模拟调音台的短板。

特点

一体式设备

• 48 路麦克风输入,4 路立体声线路输入,24 路辅助总线

• 8 个矩阵,12 个 VCA,8 个静音组

• 具有高低通滤波器的 4 频段全参数均衡器

• 板载动态

• 4 个具有专用返回的独立 Lexicon 处理器

• 24 路模拟输出

• 每路辅助总线均提供 32 个 XLR 输出和 LED 仪表

连接

隐藏在这个功能强大的调音台背后的是一个大型 I/O 连接器,几乎可以满足任何需求。 其中包括 48 个 XLR 用于麦克风/线路输入,4 路立体声线路电平输入,16 路总线输出 XLR,用于左/右/中置混音输出的专用 XLR,左/右/中置监听输出,内部和外部对讲和振荡器连接。 另有 8 个模拟插入连接,允许外部处理模块接入到任何输入通道或输出总线。

离线编辑程序 - Virtual Si

作为对 Soundcraft Si3 的补充,提供了一款离线编辑程序 (Virtual Si) 以离线管理您的演出文件。

Videos

















































































































下载和文件

  Version Language Size Uploaded
Offline Editors
platform icon [PREVIOUS] Virtual Si V5.2 Software
updated: 11月 2016
    10.2 MB 11月 2016
Software Updaters
platform icon Si Series Software
version 4.2 Build003, updated: 11月 2016
4.2 Build003     4.4 MB 11月 2016
Si Software V4.2 Build003 README     3.3 KB 11月 2016
  Version Language Size Uploaded
Extras
file type icon Soundcraft Si1+ dimension drawings (PDF)
en updated: 11月 2023
  en  4.2 MB 11月 2023
file type icon Soundcraft Si1+ DXF Files (Zip)
en updated: 11月 2023
  en  9.9 MB 11月 2023
file type icon Soundcraft Si1+ Rearview (DXF)
en updated: 11月 2023
  en  2.4 MB 11月 2023
owners_manuals
file type icon Compact Stagebox User Guide
en updated: 11月 2023
  en  1.1 MB 11月 2023
file type icon Si Series V3 User Guide
en updated: 11月 2023
  en  14.6 MB 11月 2023
file type icon Si Series V4.n User Guide Addendum
en updated: 11月 2023
  en  561.7 KB 11月 2023
file type icon [PREVIOUS] Virtual Si V5 User Guide
en updated: 11月 2023
  en  986.8 KB 11月 2023
quickstart_guides
file type icon Manual de arranque rapido (quick start in Spanish)
es updated: 11月 2023
  es  2.1 MB 11月 2023
file type icon Segue o Guia Rápido Soundcraft Si (Quick Guide in Portuguese)
updated: 11月 2023
    1.6 MB 11月 2023
file type icon Soundcraft Si Series Quick Start Guide
en updated: 11月 2023
  en  3.3 MB 11月 2023
brochures
file type icon Si+ Series Brochure
en updated: 11月 2023
  en  7.9 MB 11月 2023

性能

频率响应 - 麦克风输入到线路输出 +0/-1dB, 20Hz – 20kHz
频率响应 - 立体声输入到主输出 +0.5/-0.5dB, 20Hz – 20kHz
THD + 噪音 10Hz-22kHz
麦克风输入(最小增益)到总线输出 0.006% @ 1kHz
麦克风输入(最大增益)到总线输出 0.008% @ 1kHz
立体声输入到主输出 0.005% @ 1kHz
麦克风输入 E.I.N <-126dBu (150Ω source); 22Hz-22kHz bandwidth, unweighted
残留噪声 <-88dBu Master output; no inputs routed, Mix fader @0dB
共模 80dB @ 1kHz
采样频率 48kHz
转换器分辨率 24 bit
延迟 - 麦克风输入到总线输出 < 1ms @48kHz
DSP 分辨率 40-bit floating point
内部时钟精度 < +/- 50ppm
内部时钟抖动 < +/- 5ns
输入和输出电平 - 麦克风输入 +26dBu max
输入和输出电平 - 立体声输入 +28dBu max
输入和输出电平 - 总线输出 +22dBu max
输入和输出电平 - 标称工作电平 0dBu (-22dBFS)
输入和输出阻抗 - 麦克风输入 6k8Ω
输入和输出阻抗 - 所有其他模拟输入 >10kΩ
输入和输出阻抗 - 线路输出 <75Ω
振荡器 20Hz to 20kHz Sine/Pink Noise, variable level
通道高通滤波器 22Hz-1kHz, 18dB per octave
通道低通滤波器 500Hz-20kHz, 18dB per octave
EQ(输入和总线输出) - 高频 22Hz-20kHz, +/-15dB, Q= 0.3-6.0 or Shelving
EQ(输入和总线输出) - 高中频 22Hz-20kHz, +/-15dB, Q=0.3-6.0
EQ(输入和总线输出) - 低中频 22Hz-20kHz, +/-15dB, Q=0.3-6.0
EQ(输入和总线输出) - 低频 22Hz-20kHz, +/-15dB, Q= 0.3-6.0 or Shelving
计量 Internal 14-segment LED bargraphs for all Outputs. 12-section plus 9-section gain reduction OLED meters for all Inputs.
电源电压工作范围 90-264V, 47-63Hz, autoranging
电源功耗 400W
工作温度 0°C – 45°C (32°F – 113°F)
相对湿度 0% – 90%, non-condensing Ta=40°C (104°F)
存储温度 -20°C – 60°C (-4°F – 140°F)
高(仅调音台) 340mm (13.4")
高(含标准装运箱) 500mm (19.7")
高(含出厂航空箱) 530mm (20.9")
宽(仅调音台) 1202mm (47.3")
宽(含标准装运箱) 1347mm (53.0")
宽(含出厂航空箱) 1307mm (51.5")
厚(仅调音台) 817mm (32.2")
厚(含标准装运箱) 1010mm (39.8")
厚(含出厂航空箱) 1250mm (49.2")
重(仅调音台) 38kg (84lb)
重(含标准装运箱) 81kg (178lb)
重(含出厂航空箱) 132kg (290lb)
